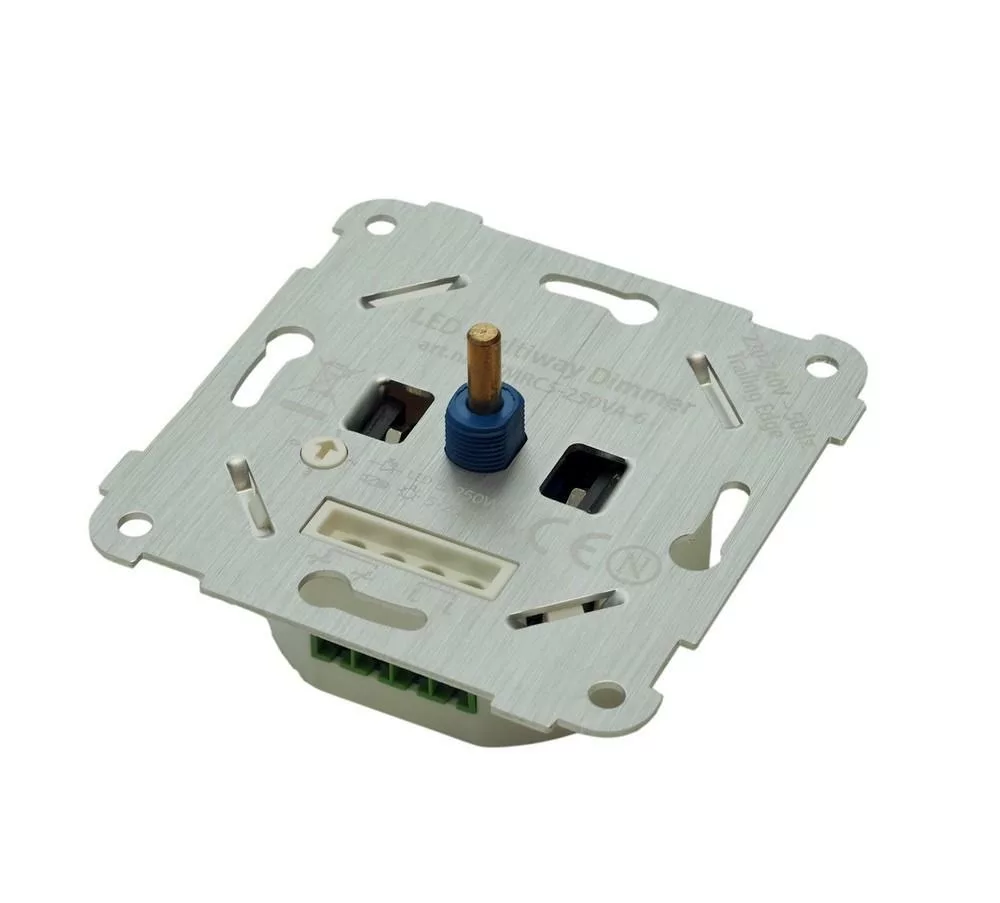

LED-valonsäädin 5-250VA-6
Valonsäädin himmennettäville LED-valaisimille. Normaalin porraskytkennän lisäksi JPL-DIMRC5-250VA-6 himmentimiä voi käyttää samalle valoryhmälle siten, että valoryhmää himmennetään useammasta paikasta. Himmentimeen sopivan keskiö- ja peitelevyn sekä kiertonupin löydät täältä. Säädin sopii yleisimpiin kalustemalleihin.
Alla olevat keskiölevyt hyllystä:
Muut soveltuvat:
Maksimikuorman laskennassa on huomioitava valaisimien tehokerroin. Liitäntäteho = valaisimien lukumäärä x valaisimen teho / tehokerroin. Säätimessä on mahdollisuus säätää minimikuormaa.
Porraskytkentä:
Normaalin porraskytkennän lisäksi JPL-DIMRC5-250VA-6
himmentimiä voi käyttää samalle valoryhmälle siten, että valoryhmää
himmennetään useammasta paikasta.
Porraskytkentä (6-kytkentä). Kytketään valonsäätimelle tuleva vaihejohdin säätimen oikeaan laitaan. Kytkimelle lähtevät vaiheet kytketään säätimen vasempaan laitaan. Kytkimeltä lähtevä vaihejohdin kytketään valaisimeen.
Porraskytkentä 2 (6-kytkentä). Vaihtoehtoisesti kytketään vaihejohdin kytkimeen ja kytkimeltä lähtevät kaksi vaihejohdinta säätimen vasempaan laitaan. Säätimeltä lähtevä vaihejohdin kytketään valaisimeen.
| Nimi | LED-valonsäädin 5-250VA-6 |
|---|---|
| Tuotekoodi | JPL-DIMRC5-250VA-6 |
| Sähkönumero | 2610601 |
| Pituus (mm) | 71 |
| Leveys (mm) | 71 |
| Korkeus (mm) | 41 |
| Upotetun osan korkeus | 23mm |
| Kotelointiluokka | IP20 |
| Maksimikuorma (LED) | 250 VA |
| Maksimikuorma (halogen/hehkulamppu) | 250 VA |
| Minimikuorma | 5 VA |
| Ohjaustapa | Laskevan reunan säätö (RC) |
| Käyttöjännite | 230VAC |
| Verkkotaajuus | 50Hz |
| Suojaus | Oikosulku, ylikuormitus ja ylikuumeneminen |
