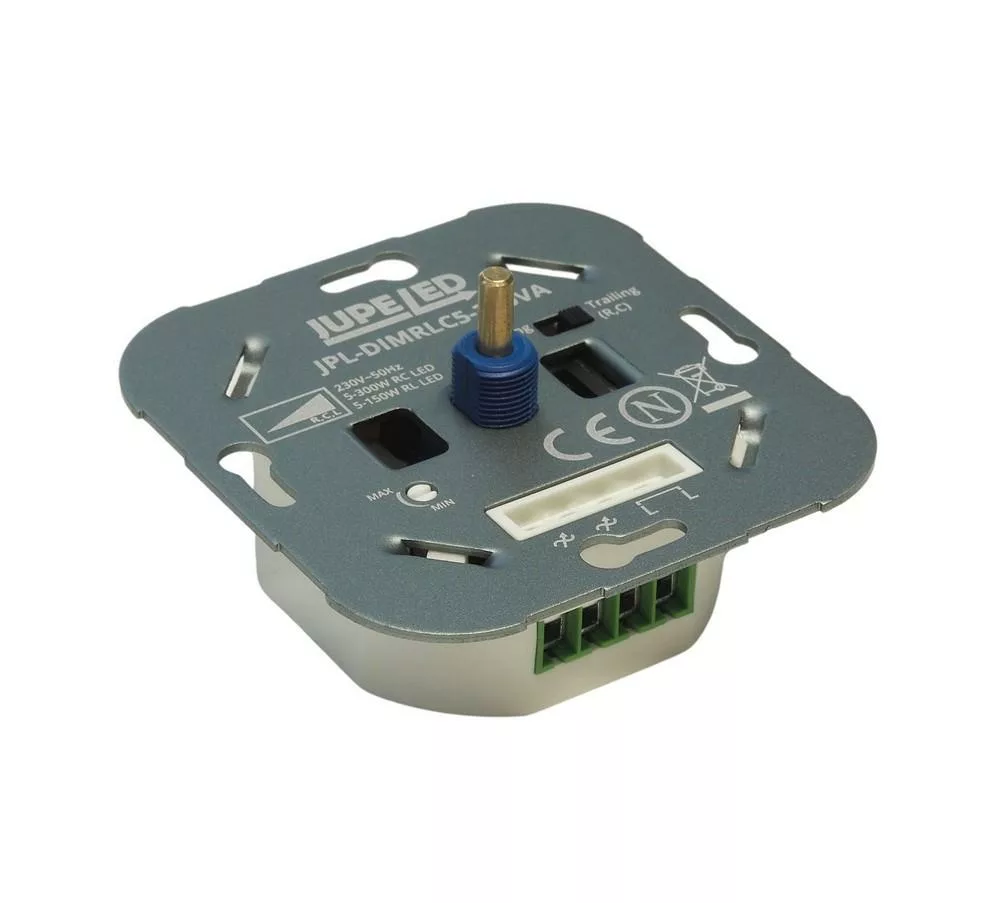

LED-valonsäädin 5-300VA
Valonsäädin himmennettäville LED-valaisimille. Himmentimeen sopivan keskiö- ja peitelevyn sekä kiertonupin löydät täältä. Säädin sopii yleisimpiin kalustemalleihin.
Alla olevat keskiölevyt hyllystä:
Muut soveltuvat:
Maksimikuorman laskennassa on huomioitava valaisimien tehokerroin. Liitäntäteho = valaisimien lukumäärä x valaisimen teho / tehokerroin. Säätimessä on mahdollisuus säätää minimikuormaa.
Normaali kytkentä.
Porraskytkentä (6-kytkentä). Kytketään valonsäätimelle tuleva vaihejohdin säätimen oikeaan laitaan. Kytkimelle lähtevät vaiheet kytketään säätimen vasempaan laitaan. Kytkimeltä lähtevä vaihejohdin kytketään valaisimeen.
| Nimi | LED-valonsäädin 5-300VA |
|---|---|
| Tuotekoodi | JPL-DIMRLC5-300VA |
| Sähkönumero | 2610602 |
| Pituus (mm) | 71 |
| Leveys (mm) | 71 |
| Korkeus (mm) | 41 |
| Upotetun osan korkeus (mm) | 23 |
| Kotelointiluokka | IP20 |
| Maksimikuorma (LED) | RC 300VA / RL 150VA |
| Maksimikuorma (halogen/hehkulamppu) | 300 VA |
| Minimikuorma | 5 VA |
| Ohjaustapa | Laskevan (RC) ja nousevan (RL) reunan säätö |
| Käyttöjännite | 230VAC |
| Verkkotaajuus | 50Hz |
| Suojaus | Oikosulku, ylikuormitus ja ylikuumeneminen |
| Kohdetyyppi | Asuntokohteet, Toimistot ja liiketilat |
