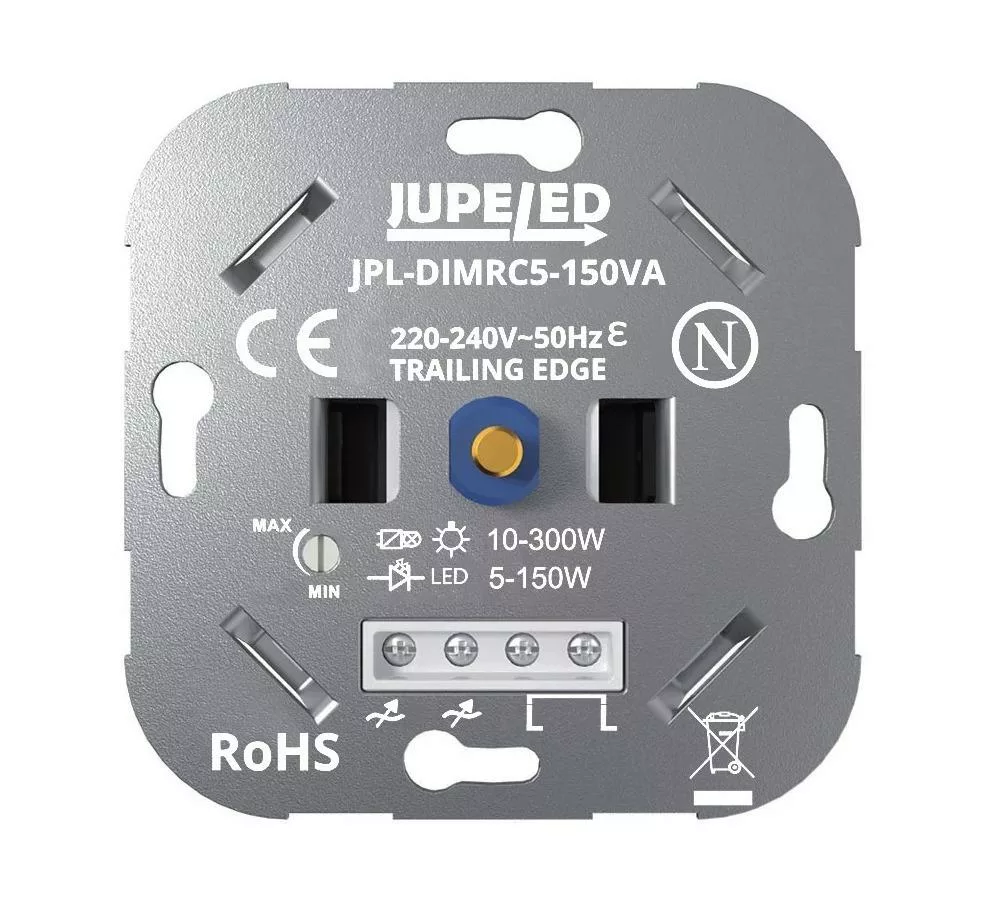

LED-valonsäädin 5-150VA

Sähkönumero: 2610600

Asennusohje

Tuotekoodi: JPL-DIMRC5-150VA

Kirjaudu sisään nähdäksesi asiakaskohtaiset hinnat

LED-valonsäädin 5-150VA

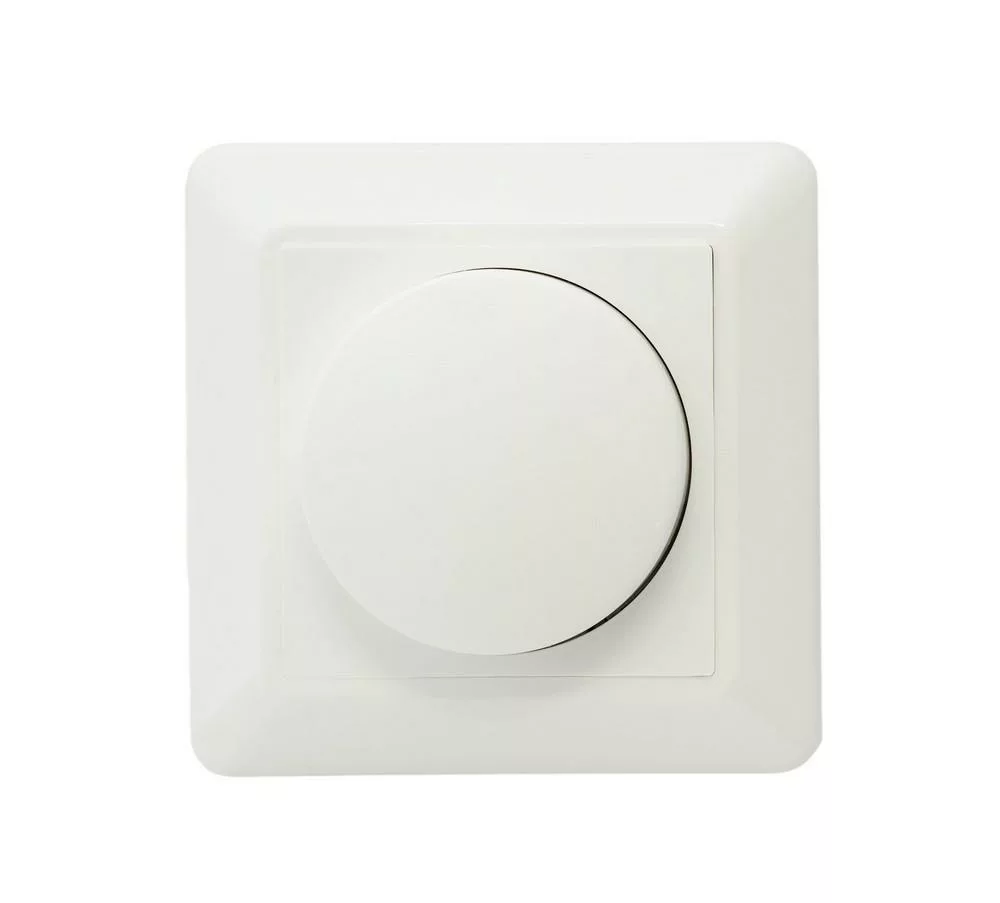

Valonsäädin himmennettäville LED-valaisimille. Himmentimeen sopivan keskiö- ja peitelevyn sekä kiertonupin löydät täältäSäädin sopii yleisimpiin kalustemalleihin.

Alla olevat keskiölevyt hyllystä:

Muut soveltuvat:

  • Berker
  • ELKO RS16

Tuotteen tiedot

Tuotekoodi

JPL-DIMRC5-150VA

Sähkönumero

26 106 00

Käyttöjännite

230VAC

Verkkotaajuus

50Hz

Maksimikuorma (LED)

150 VA

Maksimikuorma (halogen/hehkulamppu)

300 VA

Minimikuorma

5 VA

Kotelointiluokka

IP20

Koko

71mm*71mm*41mm

Koko (kalustelevyn kanssa)

84 x 84 x 43mm

Asennussyvyys

23mm

Himmennystapa

Laskevan reunan säätö (RC)

Oikosulkusuojaus

Kyllä

Ylikuormitussuojaus

Kyllä

Ylikuumenemissuojaus

Kyllä

Maksimikuorman laskennassa on huomioitava valaisimien tehokerroin. Liitäntäteho = valaisimien lukumäärä x valaisimen teho / tehokerroin. Säätimessä on mahdollisuus säätää minimikuormaa.

Ladattavat tiedostot:
Asennusohje

Takuu:
Takuuehdot

Normaali kytkentä.

Porraskytkentä (6-kytkentä). Kytketään valonsäätimelle tuleva vaihejohdin säätimen oikeaan laitaan. Kytkimelle lähtevät vaiheet kytketään säätimen vasempaan laitaan. Kytkimeltä lähtevä vaihejohdin kytketään valaisimeen.
Porraskytkentä 2 (6-kytkentä). Vaihtoehtoisesti kytketään vaihejohdin kytkimeen ja kytkimeltä lähtevät kaksi vaihejohdinta säätimen vasempaan laitaan. Säätimeltä lähtevä vaihejohdin kytketään valaisimeen.
