FORMA 10W musta

Sähkönumero:

3000K 4512900

4000K 4512901

Tuotekortti

Tuotekoodi: JPL-SV120M-10W

Kirjaudu sisään nähdäksesi asiakaskohtaiset hinnat

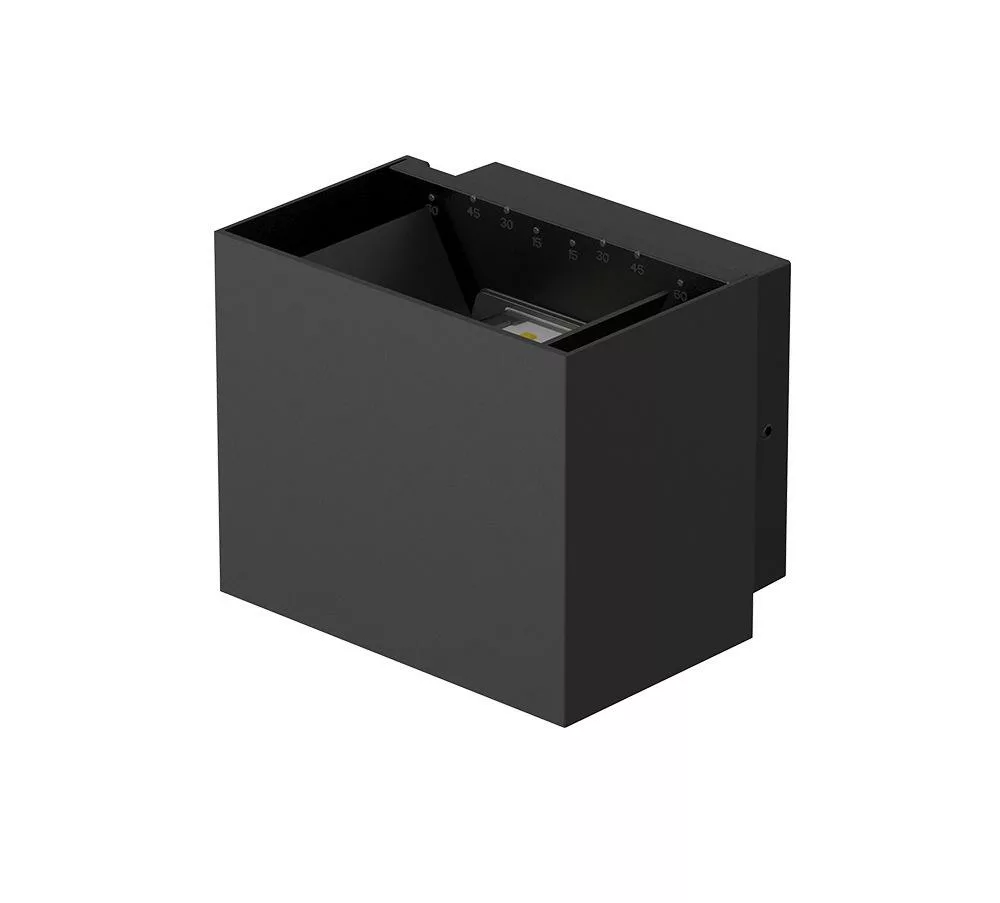

FORMA 10W musta

Ylös ja alas valaiseva suorakulmaisen muotoinen seinävalaisin ulkokäyttöön, IP65-luokiteltu. Valaisukulmat ovat säädettävissä välillä 0-110°. Värilämpö 3000K tai 4000K. Valon määrä 980 lumen (4000K).
Valaisimen mukana tulevat korokepalat mahdollistavat asennuksen myös pintakaapeloinnilla.

Käyttökohteet:

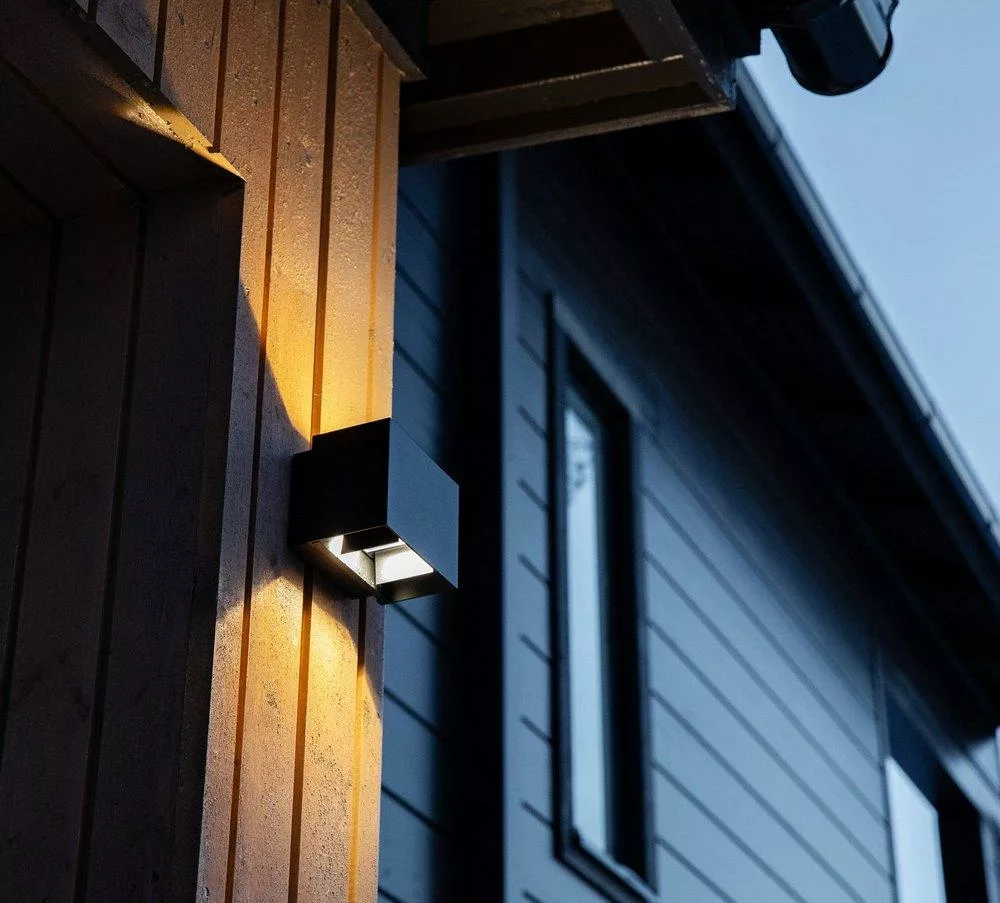

  • talojen ja muiden rakennusten ulkoseinät

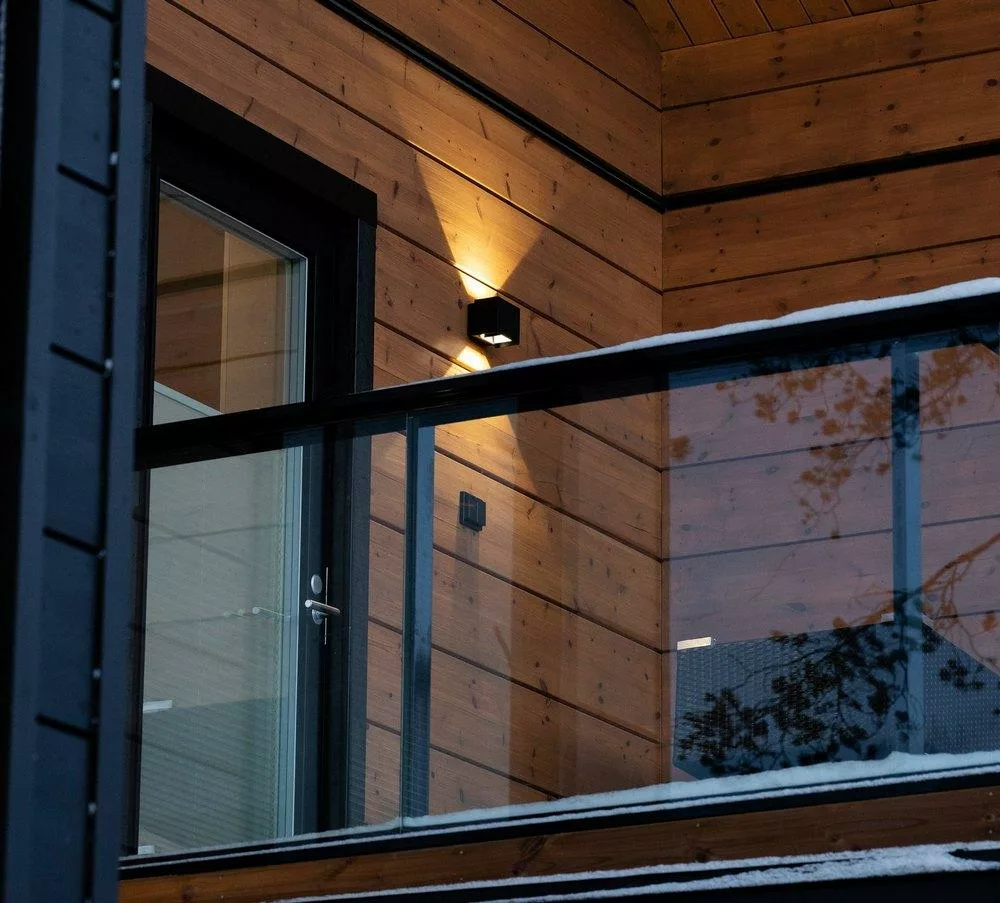

  • terassille pystytolppien kylkeen
  • sopii myös sisätiloihin seinävalaisimeksi

Asennusohje

Toimitukseen sisältyy 2kpl ruuvia, 2kpl proppuja, 2kpl tiivistettä ruuveille ja kuusiokoloavain (takalevyn irrottamiseen valaisimesta).

Varmista kaapelin jännitteettömyys.

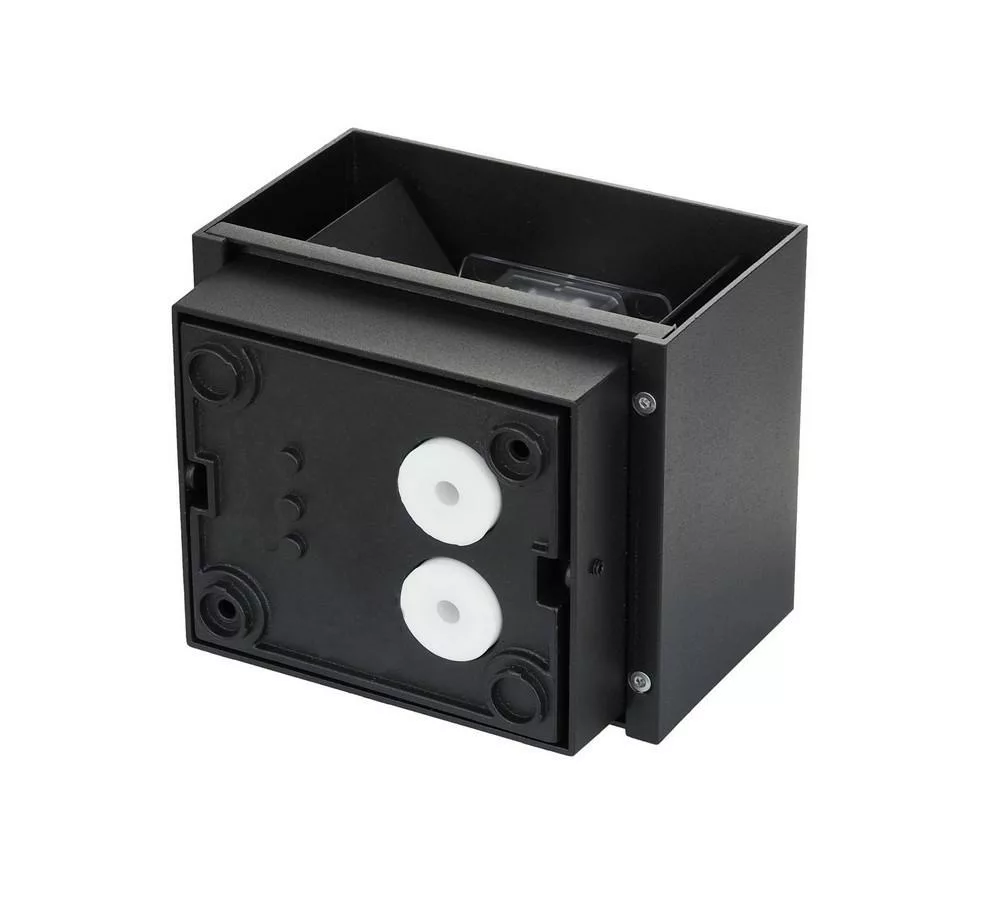

  1. Irroita taustalevy valaisimesta mukana tulleella kuusiokoloavaimella (yksi ruuvi molemmilla sivuilla)
  2. Vie kaapeli valaisimen läpiviennistä lävitse ja kiinnitä taustalevy ruuveilla (käytä tarvittaessa proppuja). Käytä kiinnityksessä myös tiivisteitä ruuveille.
  3. Taustalevyn kiinnityksen jälkeen, ruuvaa kaapelille tarkoitettu tiivisteen kiristysrengas tiukalle. Kytke kaapelin johtimet jousiliittimeen (L, N ja suojamaa).
  4. Kiinnitä valaisin taustalevyyn pikaliittimellä ja ruuvaa valaisimen sivussa olevat ruuvit kuusiokoloavaimella kiinni.
  5. Kytke jännite ja säädä valaisinkulmat haluamaasi asentoon.

Asennuskuvat:

1. asennuskuva
2. asennuskuva
3. asennuskuva
4. asennuskuva
5. asennuskuva

Tuotteen tiedot

Tuotekoodi

JPL-SV120M-10W

Sähkönumero

4512900 (3000K) / 4512901 (4000K)

Teho

10W

Valon määrä @3000K

830 lumen

Valon määrä @4000K

980 lumen

Valotehokkuus

83 lumen/W (3000K), 98 lumen/W (4000K)

Asennustapa

Pinta-asennus

Koko

120mm*100mm*97mm

Rungon väri

Musta

Rungonvärin värikoodi

RAL 9005

Värilämpö

3000K, 4000K

Kotelointiluokka

IP65

Suojausluokka

I

Ohjaustapa

ON/OFF

Rungon materiaali

Alumiini

Valonlähde

kiinteä LED

Värintoistoindeksi

CRI>80

Valon avautumiskulma

15-120°

Käyttöikä L70B10

75 000h

Käyttöikä L80B10

52 000h

Valovirran alenema

50 000h L80

Virtalähde

Sisäänrakennettu

Virtalähteen tyyppi

Vakiovirta

Ketjutettava

Kyllä

Liitintyyppi

Jousiliitin

Liitäntä

3×0,5-2,5mm

Käyttöjännite

230VAC

Verkkotaajuus

50Hz

Tehokerroin

0,9

Käyttölämpötila

-20…+45°C

Suojaus

Oikosulku, ylijännite ja ylikuumeneminen

Saatavuus

Varastotuote
